Budowa pendrive, jak i pamięci flash jest bardzo prosta.

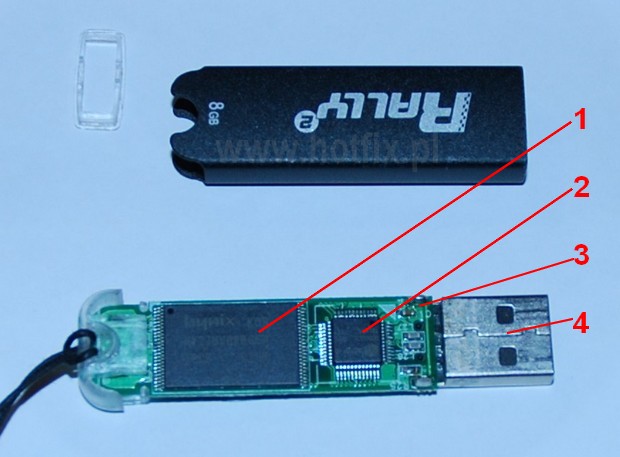

Klasyczny pendrive składa się z:
- płytki PCB (3)
- wtyku USB typu A (4)
- kontrolera (2)
- nieulotnej pamięci NAND (1)

Dodatkowe elementy to:
- regulator napięcia 5 do 3.3 V
- rezonator kwarcowy zwykle 12 MHz
- elementy dodatkowe jak złącze serwisowe, blokada zapisu .

Przyczyny awarii:

PCB - jest wielowarstwową płytką drukowaną, na której umieszczane są wszystkie elementy elektroniczne . Słaba jakość, wewnętrzne pęknięcia, spowodowane często przez mechaniczne uszkodzenia mogą spowodować trwałe uniemożliwienie używania takiej pamięci. Takie uszkodzenie może się objawiać nagłym zrywaniem łączności lub nienaturalnym miganiem diody na pendrivie . Tutaj warto także zwrócić uwagę na złącze USB, które może zostać zwyczajnie oderwane od płytki PCB i często jest przyczyną awarii w tanich modelach.

Stabilizator - układ ten ma za zadanie konwertować napięcie 5V na 3.3V . Układ ten może być wbudowany w kontroler lub w ogóle nie istnieć. Uszkodzenia związane ze stabilizatorem objawiają się nie włączaniem się pamięci lub rozpoznawaniem jej jako Urządzenie nieznane.

Kontroler - Układ, który steruje wszystkim i odpowiada za transmisję danych. Przechowuje informacje o tym jaka pamięć jest zainstalowana, w tym dane producenta i wszystko co potrzeba do pracy urządzenia. Objawy uszkodzenia kontrolera: po włączeniu pendrive jest widoczny jako nieznane urządzenie, zerowa pojemność dysku, zbyt mała pojemność dysku. Naprawa polega na wgranie ponownie firmwareu kontrolera (wkrótce poradnik). Uszkodzenie kontrolera jest zjawiskiem najczęstszym i może być związane z niewłaściwym jego odłączaniem.

Układ pamięci NAND - Układ, który raczej nie psuje się nagle lecz z czasem, np przez starzenie się. Objawy jakie mu towarzyszą to stopniowe zwiększanie błędnych bloków, co przy formatowaniu uwidacznia się jako stopniowo malejąca ilość wolnego miejsca.

Inne elementy raczej rzadko się psują.

Wszelkie prawa zastrzeżone, cosik_ktosik 2011
